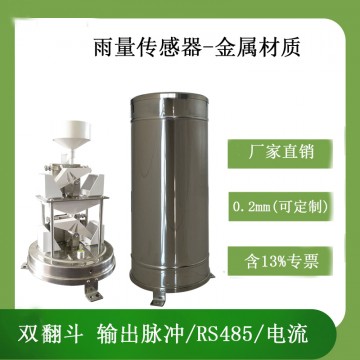

灵犀CG-04-D1双翻斗雨量传感器 厂家直销
浏览: 32
品牌: 灵犀
承雨口径:: φ200mm
测量范围:: 雨强0.01mm/min~4mm/min(允许通过最大雨强8mm/min)
测量误差:: ±2%
单价: 2000.00元/件
最小起订量: 1 件
供货总量: 1000 件
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-02-26 13:14

详细信息


产品概述

本产品是一种水文、气象仪器,用于测量自然界降雨量,同时将降雨量转换为以开关量形式表示的数字信息量输出,以满足信息传输、处理、记录和显示等的需要。

本仪器由承雨器部件和计量部件等组成。承雨口采用口径Φ200mm。计量组件是两个翻斗式机械双稳态秤重机构成,其功能是将以mm计的降雨深度转换为开关信号输出。

1、功能特点

◆体积小,安装方便

◆双翻斗构造而成,精度高,稳定性好

◆线性度好,传输距离长,抗干扰能力强

◆漏斗处设计网孔,防止树叶等杂物阻塞雨量下流

◆翻斗部件支承系统制造精良,摩阻力矩小,因而翻斗部件翻转灵敏,性能稳定,工作可靠

◆仪器外壳用不锈钢制成,不起锈,外观质量佳

◆承雨口采用不锈钢皮整体冲拉而成,光洁度高,滞水产生的误差小

◆底盘内部设有水平调节泡,可以辅助底角将设备调整到最佳水平度

2、适用范围

可用于气象台(站)、水文站、农林、国防、野外测报站等有关部门,配合我公司自主研发生产的雨量记录仪来测量降水量、降水强度、降水时间等,也可为防洪、供水调度、电站水库水情管理提供原始数据。

3、工作、存储条件

工作温度:-40~85°C       工作湿度:0~100%RH

储存温度:-40~125°C      储存湿度:<80%(无凝结)

工作原理

雨水进入承水口,经过漏斗流入上翻斗。上翻斗承积一定水量(<0.2/0.5mm)时,发生翻转,经汇集漏斗和节流管注入计量翻斗,把不同强度的自然降水调节为比较均匀的中等强度降水。计量翻斗翻动一次为0.2/0.5mm降水量,随之雨水由计量翻斗进入记数翻斗在记数翻斗中部装有一块小磁钢,磁钢的上面装有干簧开关,记数翻斗翻转一次,干簧管开关闭合一次,产生一个脉冲信号送至采集器中的计数器进行计数,每个计数为0.2/0.5mm降水量。

⊙技术参数

供电电压:5V~24V DC(485型需要,脉冲不需要)

承雨口径:φ200mm

刃口锐角:45°

测量范围:雨强0.01mm/min~4mm/min(允许通过最大雨强8mm/min)

测量误差:±2%

分 辨 率:¨0.2mm ¨0.5mm

信号输出:(标记“þ”为您所购买使用的型号)

  ¨ 脉冲型

信号:单干簧管通断

  ¨ RS485型

通讯协议:Modbus-RTU(可定制)

设备功耗:<15mA

防护等级:IP66

尺寸、重量

外型尺寸:ф220mm*560mm
